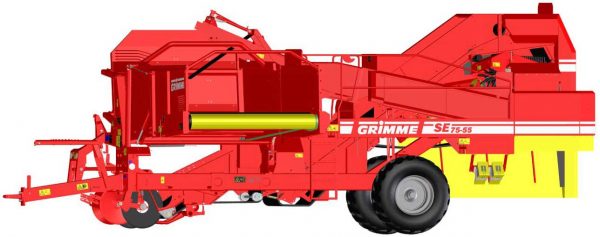

Scavapatate SE 75-55

Monofila con bunker da 55 ql

GRIMME SE 75-55 è un’innovativa macchina per la raccolta di patate ad una fila con capacità di bunker di 5,5 tonnellate. Progettato per un funzionamento con semplici regolazioni e facilità di manutenzione e una visione chiara dell’unità di raccolta. La separazione delle stoppie delicata ma efficace e la scelta tra tre diversi separatori sono uno dei vantaggi di questa macchina. Dai separatori il raccolto viene inoltrato sul tavolo di cernta e poi nel bunker. L’unità SE 75-55 può essere comandata tramite ISOBUS. La regolazione centralizzata dei separatori, Clean Control e Speedtronic (controllo automatico della velocità dei separatori) sono disponibili come opzione per ridurre la pressione sul conducente e migliorare la protezione delle colture.

VANTAGGI

  • Scavapatate fuori solco trainata, trattori con ruote larghe garantiscono una trazione migliore
  • Facile da tirare
  • 1° nastro corto per un efficace setacciamento, facile da sostituire
  • Cinghie dei nastri principali con camme alte per la protezione del prodotto
  • Altezze di cadute ridotte su tutta la macchina per un trasferimento del prodotto delicato
  • 2° nastro con barre laterali attive per trasferire il raccolto senza attrito sulle pareti laterali
  • 1° separatore con nastro a ricco e doppio rullo per separare terra e erba fine
  • Nastro a ditoni regolabile in continuo per un ottimale regolazione nella separazione dello scarto
  • Bunker con ottimizzatore di carico per aumentarne la capacità (optional)
  • Tavolo di cernita regolabile idraulicamente montato in posizione orizzontale per una cernita ergonomica
  • Trasferimento delicato nel bunker grazie ad un’altezza di caduta ridotta
  • Fondo del bunker soffice, grazie al bunker a tasche rivestito in telo
  • Delicato svuotamento del bunker, imbuto disponibile come opzione per il riempimento diretto dei bins
  • Sistema video per il monitoraggio dei nastri principali e dei separatori, per consentire un funzionamento ottimale della macchina
  • Terminale digitale a colori touch screen, con funzioni di diagnostica

Potente e gentile come mai
prima: la scavapatate SE 75/85-55

Non c’è nulla che non possa essere migliorato! » – Da questa affermazione è nata la nuova SE 75/85-55. Tra le scavapatate trainate, oggi questo è il modello di macchina più venduto. In tutto il mondo vengono utilizzate più di 10.000 macchine che si distinguono per efficienza ed affidabilità – macchine di alta qualità made by Grimme. Basandosi sulla tecnologia di successo del modello SE, Grimme presenta la più performante monofila della sua classe. La macchina è stata migliorata dopo varie prove su campo. Infatti, ora essa è dotata di un bunker più largo con una capacità di 5,8 Ton e di Tecnologia digitale Grimme. La SE 75/85-55 soddisfa le esigenze dei pataticoltori in cerca di un modello di macchina che si colloca tra la monofila e la bifila attualmente sul mercato.
  1. Aggancio al trattore
  2. imboccatura
  3. 1° nastro corto
  4. 2° nastro
  5. Tiraerba
  6. 1° separatore
  7. 2° separatore
  8. Tavolo di cernita
  9. Nastro a collo di cigno
  10. Bunker a fondo mobile

PICK-UP di RACCOLTA

Dall’esperienza alla pratica: Il pick-up posto sul lato destro della macchina le conferisce un ottima manovrabilità. La punta assicura una raccolta delicata grazie ai suoi grandi dischi a molla ed ai rulli mangiaerba. Si può scegliere la larghezza dell’imboccatura tra 540, 580, 600 e 620 mm.

Come optional è disponibile un controllo automatico della pressione sulla fila, regolabile sul terminale dell’operatore. La regolazione della pressione impedisce la formazione di zolle in terreni pesanti e bagnati ed evita danni alle patate in terreni con sassi. Allo stesso tempo, in caso di terreni leggeri, mantiene la forma del colmo.

Centratura automatica della fila (optional). Il timone viene comandato idraulicamente attraverso due sensori fissati sul telaio del rullo Diablo.

Regola manualmente la profondità di lavoro per mezzo del terzo punto…
…oppure idraulicamente dalla cabina del trattore (optional)

GESTIONE DELLO SCARTO

Tutti i calibratori sono regolabili in continuo da 0 – 40 mm, semplicemente muovendo una leva.

Pre-Calibratore a 3 rulli

Pre-Calibratore a 5 rulli

Calibratore a 4 rulli

Tramoggia Pre-Calibratore

Tramoggia Calibratore

Tramoggia Calibratore con scarico laterale

L’ ELETTRONICA DI GESTIONE

Tutti i terminali sono facili da utilizzare e programmabili a proprio piacimento. Il terminale VC 50 touch screen vi permetterà di impostare le funzioni di inzio e fine campo semplicemente premendo un pulsante. Inoltre grazie alla tecnica digitale possiamo diagnosticare le eventuali anomalie.

Terminale VC 50

Joystick su entrammbi i lati

Terminale GBT 817

…….E QUELLA DI CONTROLLO

  • Visualizzazione di aree scarsamente visibili della macchina
  • L’antiriflesso integrato assicura una buona visione
  • Controllo perfetto di tutte le posizioni importanti nella macchina
  • Sequenza di immagini / funzione specchio programmabili
  • Possibilità di montare fino a 2 Monitor
  • Possibilità di montare fino a 8 telecamere
  • Il monitor visualizza in automatico la telecamera in base agli eventi, per esempio la regolazione degli sterratori o un bloccaggio
  • Efficienza ottimizzata della macchina migliorando il monitoraggio visivo delle funzioni importanti
  • Per alleggerire e supportare il conducente il sistema rileva automaticamente le fonti di errore e lo visualizza sul / sui monitor
  • Elimina la ricerca manuale e il passaggio alla fotocamera “corretta”.
  • Il rischio di danni al raccolto è ridotto
  • Il rischio di danni alla macchina è ridotto
  • Disponibile esclusivamente su GRIMME
  • Sistema di monitoraggio controllato da CAN-Bus

DOTAZIONE DI SERIE

  • Timone con attacco sopra o sotto albero PTO
  • Albero cardanico con frizione
  • Piedino idraulico
  • Timone sterzante idraulicamente
  • Ruote sterzanti idrauliche
  • Pneumatici 400/70-20
  • Punta di raccolta trainata con coltri a disco su molla, larghezza imboccatura 580,620 o 660 mm
  • Vomeri a 2 o 3 pezzi
  • 2 ruote tiraerba da ø 400 mm
  • 1° nastro largo 750 mm e passo da 32, 35, 40, 45 o 50 mm
  • 2° nastro largo 750 mm e passo da 28, 32, 35 o 40 mm
  • Scuotitori meccanici rotativi sul 1° nastro
  • Nastro tiraerba con 6 file di palette fermapatate
  • 1°  e 2° separatore con trasmissione meccanica
  • Doppio rullo regolabile in altezza tramite cavo Bowden
  • Tavolo di cernita con nastro dello scarto, regolabili idraulicmente
  • Imbuto dello scarto
  • Piattaforma su entrambi i lati del tavolo di cernita
  • Nastro a collo di cigno regolabile in altezza idraulicamente
  • Sistema digitale per il controllo della macchina con terminale VC 50
  • Altezza di scarico 4.200 mm
  • Capacità del bunker 5.500 kg
  • Segnalatore acustico per il trattorista
  • Impianto luci stradali
  • Ritorno libero richiesto sul trattore
  • Presa idraulica LS
  • Impianto frenante e permesso per la circolazione stradale

DATI TECNICI

Dimensioni
Lunghezza 8.920 mm
Larghezza 3.000 mm
Altezza 3.500 mm
Peso
Peso a secco con macchina base 5.100 kg
Aggancio al trattore
Occhione con timone basso X
Trasmissione
Velocità presa di forza 540 / 1.000 g/min
Nastri principali
Larghezza 1° nastro 750 mm
Larghezza 2° nastro 750 mm
Area di vaglio 1° nastro 1,69 m²
Area di vaglio 2° nastro 2,01 m²
Separatori
Larghezza nastro tiraerba 850 mm
Larghezza 1° separatore 980 mm
Larghezza 2° separatore 650 mm
Tavolo di cernita
Larghezza 765 mm
Larghezza nastro dello scarto 360 mm
Numero di persone 4+2
Bunker
Capacità 5.500 kg
Altezza di scarico 4.200 mm
Ruote
Pneumatici 500/60-22,5
Telaio e motore
Velocità di trasporto (optional) 25-50 km/h
Impianto frenante ad aria X
Impianto frenante idraulico X
Trattore
Potenza richiesta (min.) 60 kW
Q.tà di olio 34 l/min
Prese idrauliche richieste (semplice effetto) 1
Prese idrauliche richieste (doppio effetto) 1
Ritorno libero 1
Carico ammesso sul timone 1200 kg
